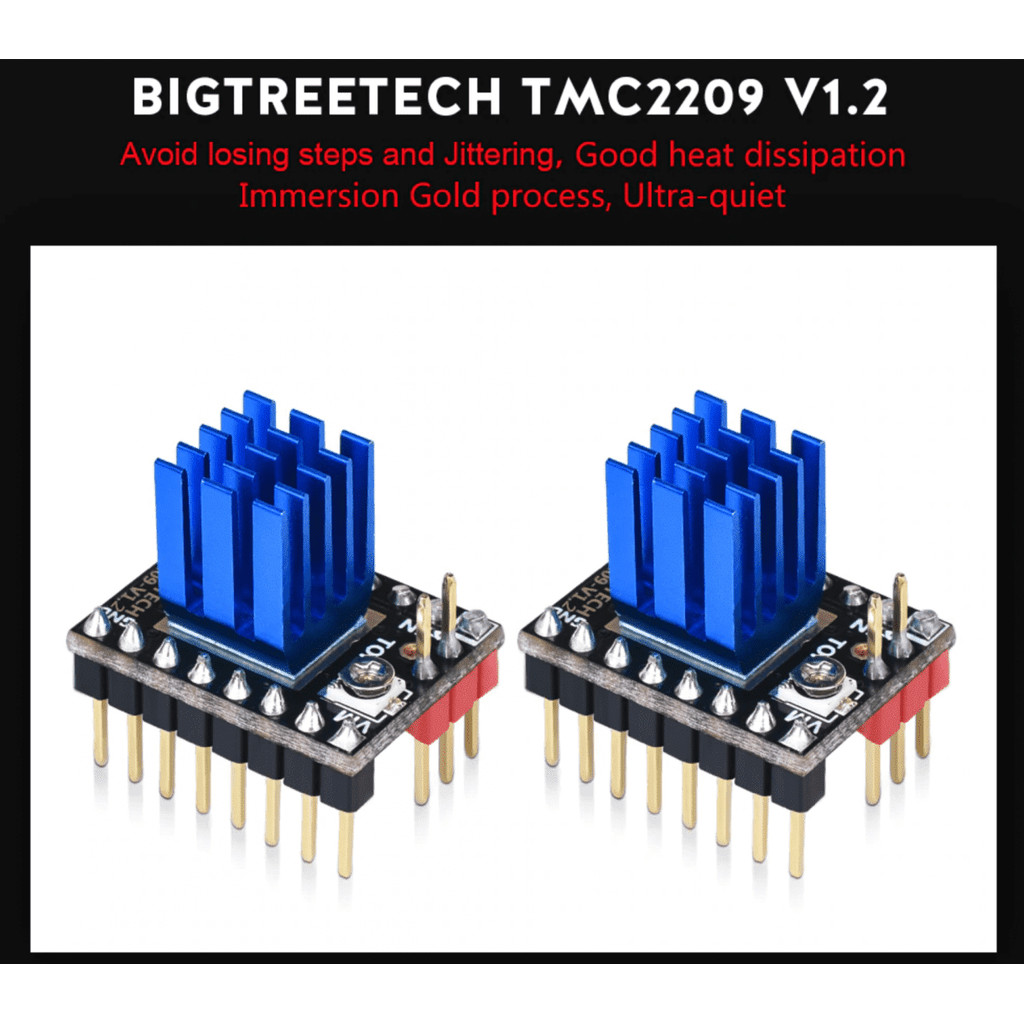

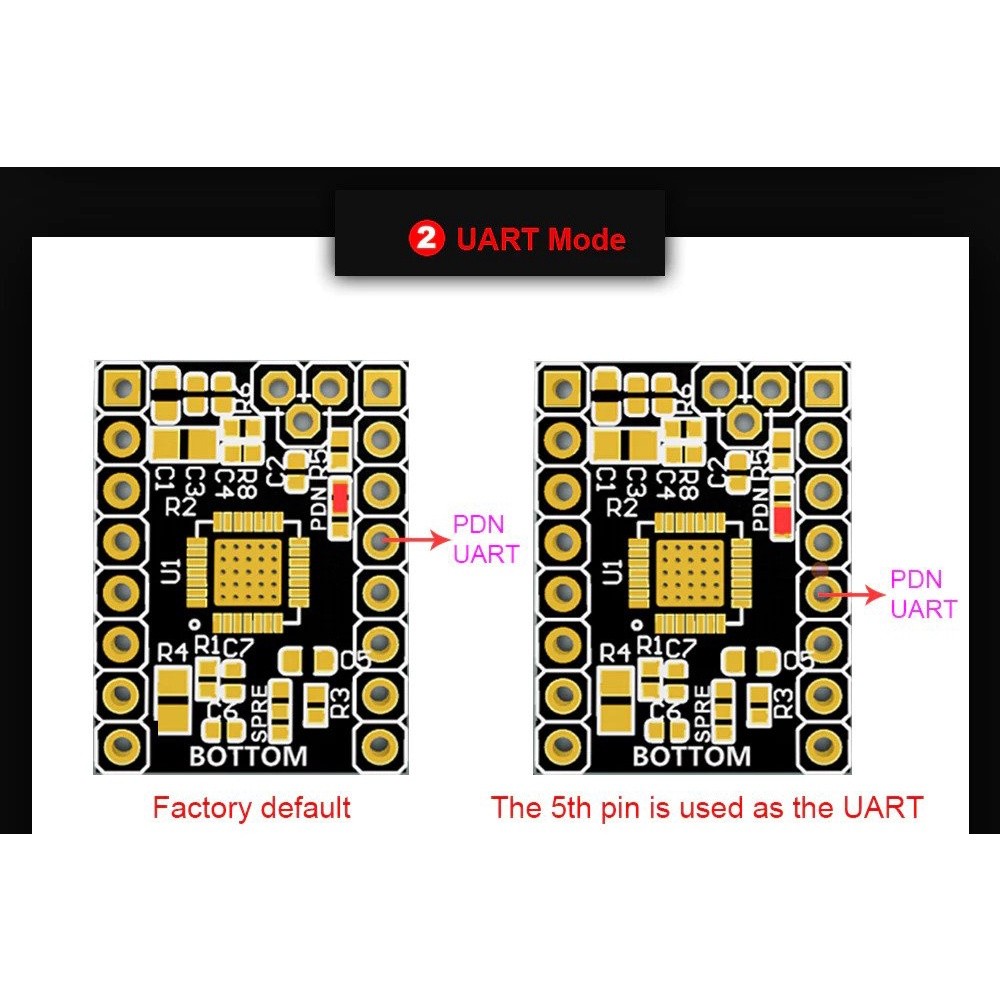

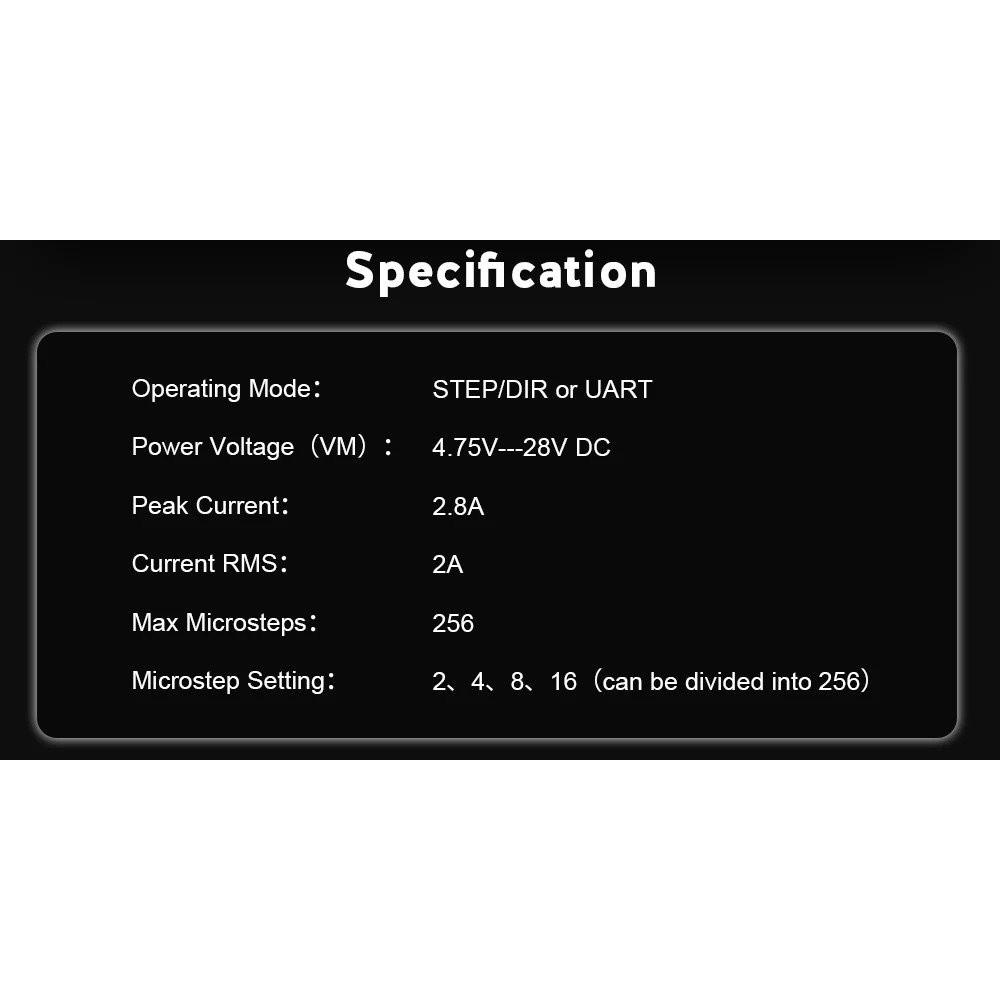

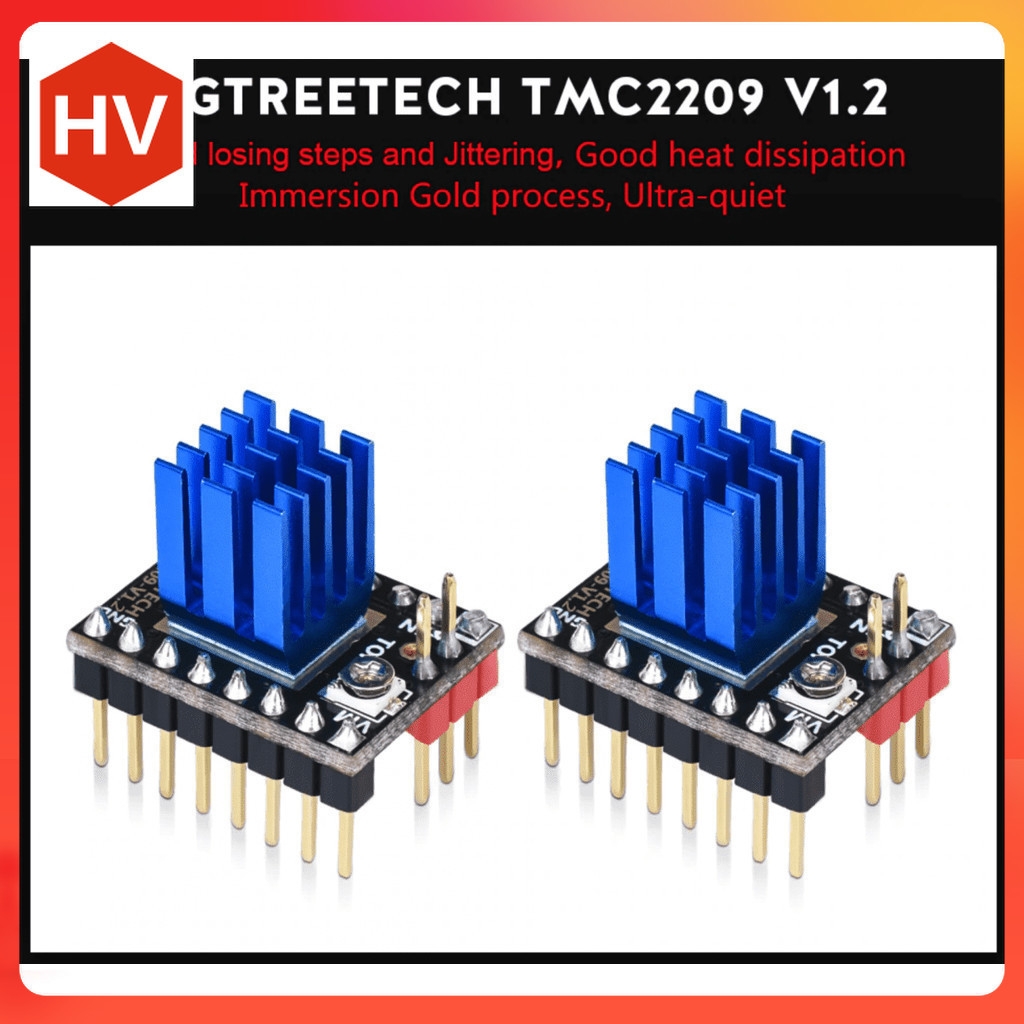

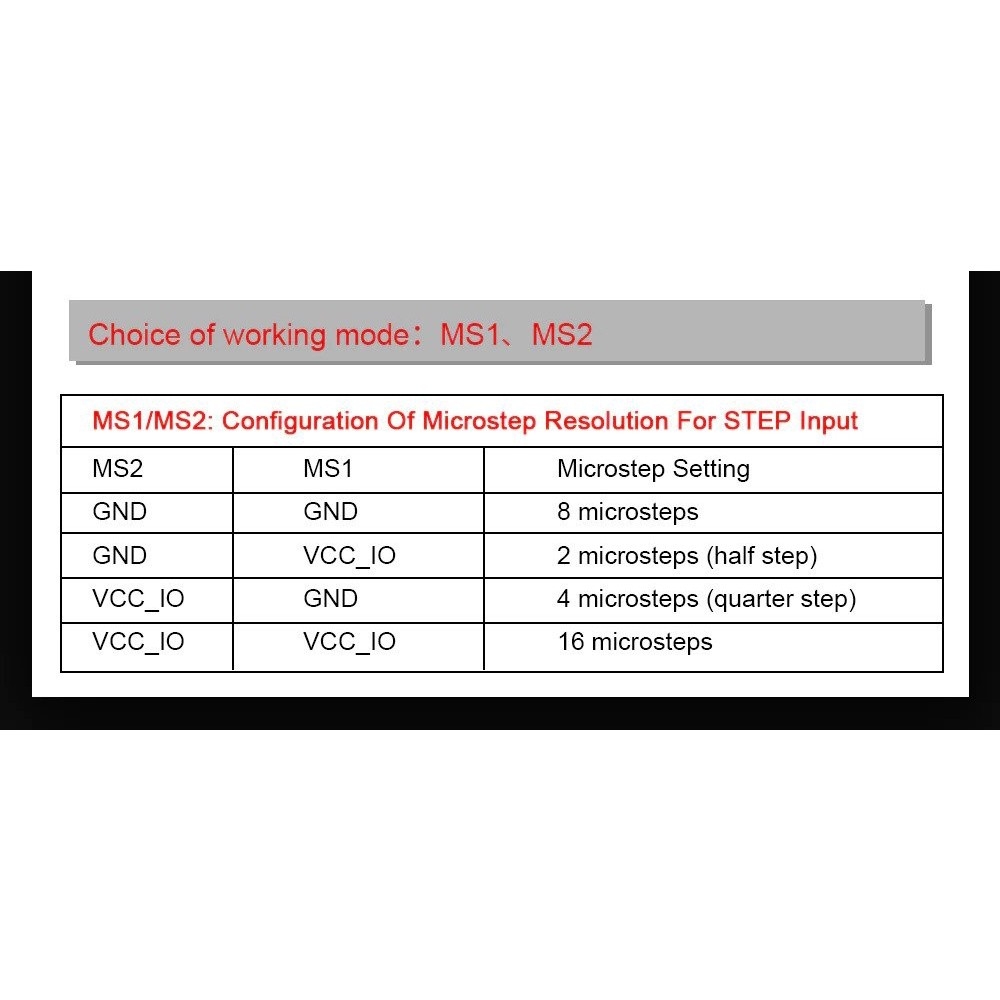

Driver điều khiển động cơ bước BIGTREETECH TMC2209 V1.2 Stepper Motor Driver BIGTREETECH TMC2209 V1.2 Tránh mất bước và rung lắc, quá trình ngâm vàng tản nhiệt tốt, siêu yên tĩnh. Chế độ làm việc: BƯỚC/TRỰC TIẾP, UART _Chế độ UART, đã được hàn. Như thể hiện trong hình bên phải, nếu Chân thứ 5 được sử dụng làm Chân UART, điện trở sẽ được loại bỏ và hàn vào hai miếng đệm sau. _Chế độ UART của kết nối TMC2209 V3.0 với bo mạch chủ Hướng dẫn điều chỉnh chiết áp 1. Xoay chiết áp theo chiều kim đồng hồ: giảm Vref để giảm dòng điều khiển 2. Xoay chiết áp ngược chiều kim đồng hồ: Tăng Vref để tăng dòng điều khiển. 1. Khi lắp trình điều khiển vào bo mạch chủ, hãy chú ý xem hướng của drive, không thể cắm ngược lại, để tránh drive bị cháy. 2. Đảm bảo làm tốt công việc tản nhiệt (tản nhiệt + quạt) trước khi điều khiển, tránh để biến tần hoạt động không bình thường. _Specification Operating Mode: STEP/DIR or UART Power Voltage (VM) : 4.75V---28V DC Peak Current: 2.8A Current RMS: 2A Max Microsteps: 256 Microstep Setting: 2, 4, 8, 16 (can be divided into 256)
