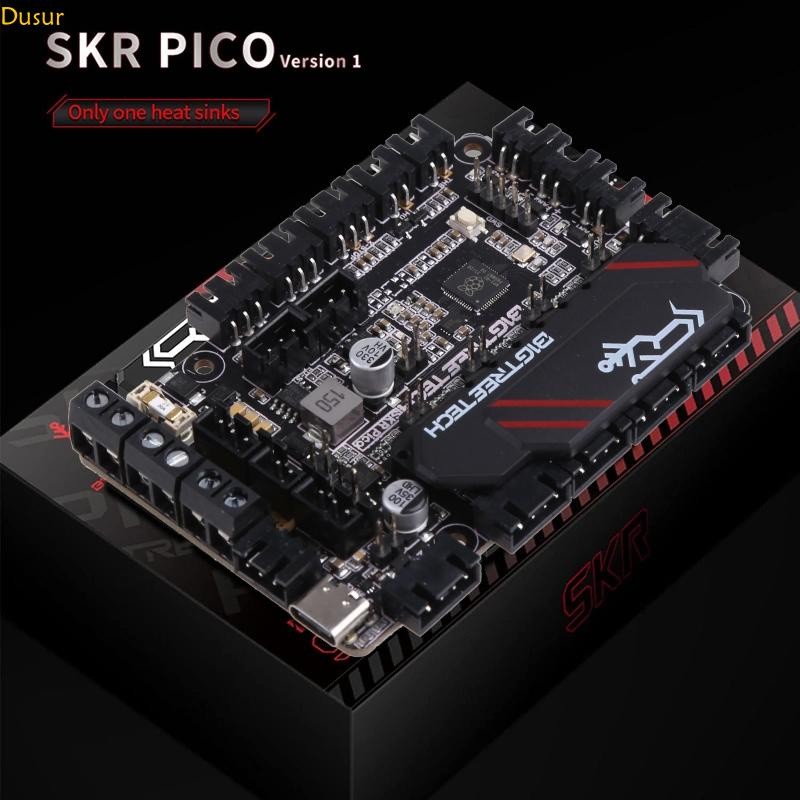

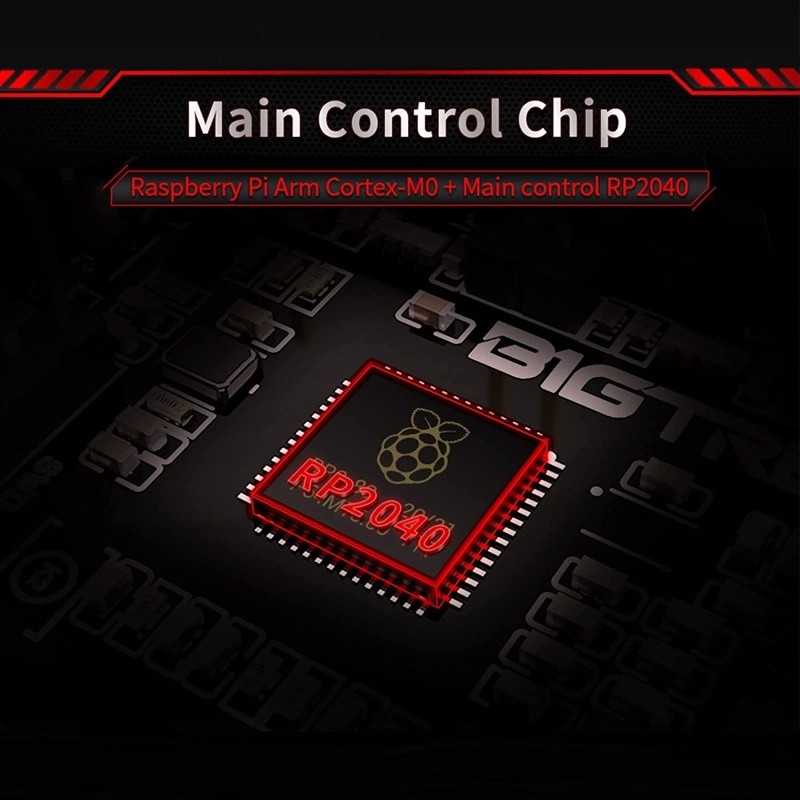

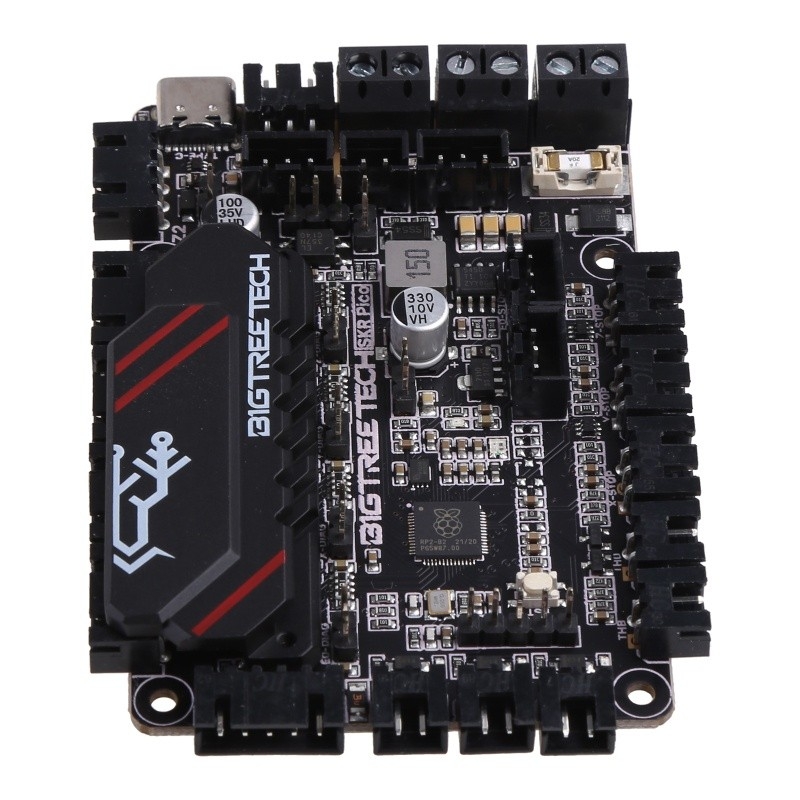

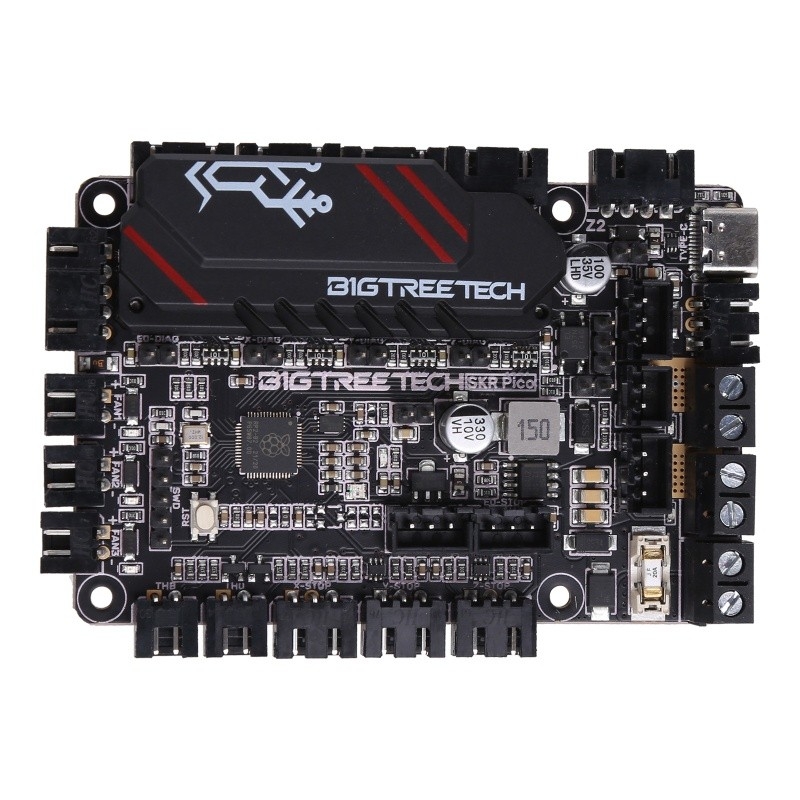

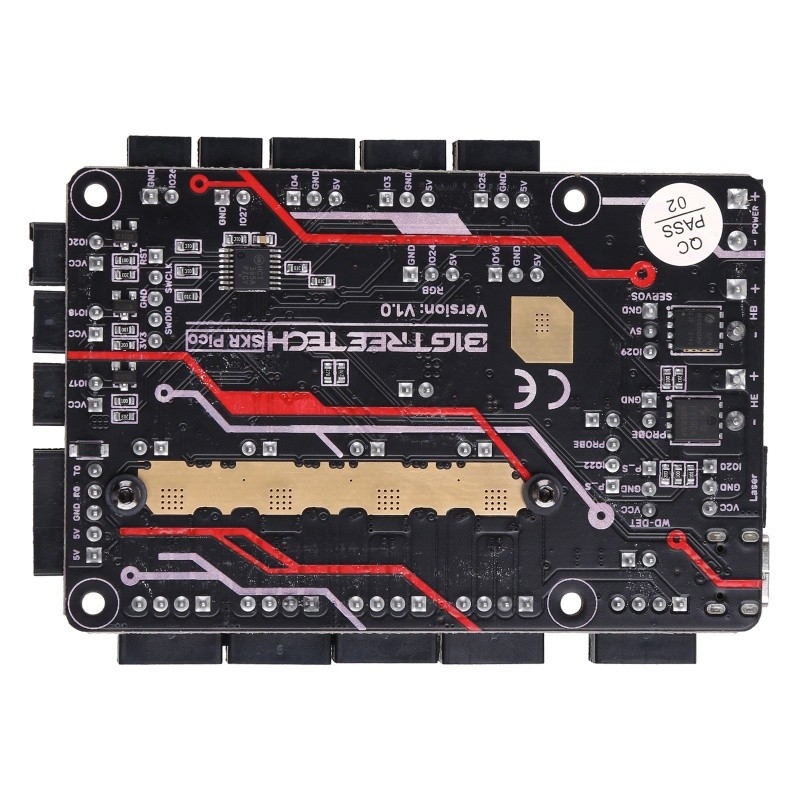

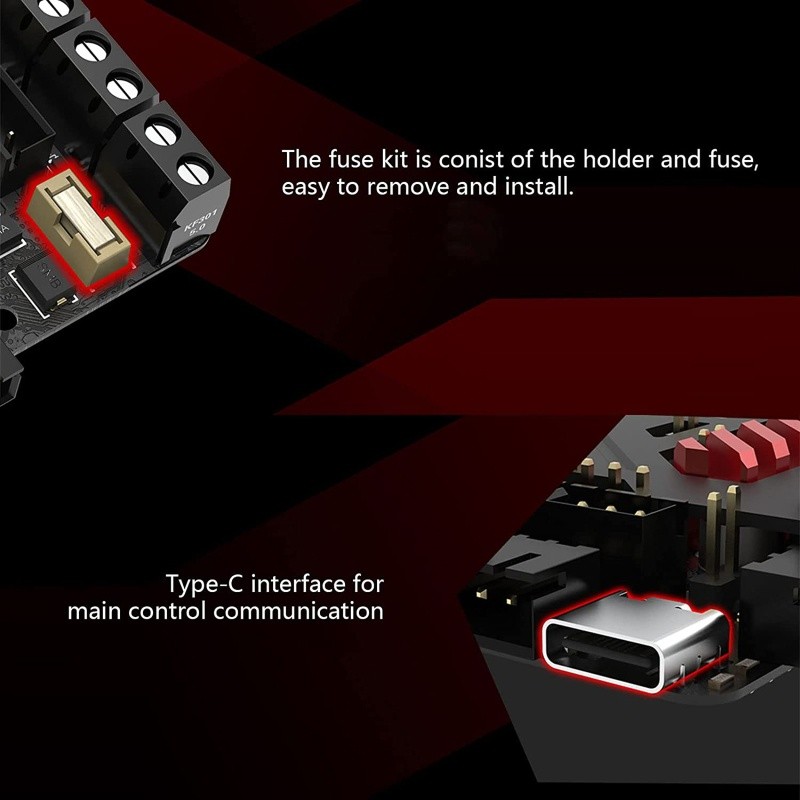

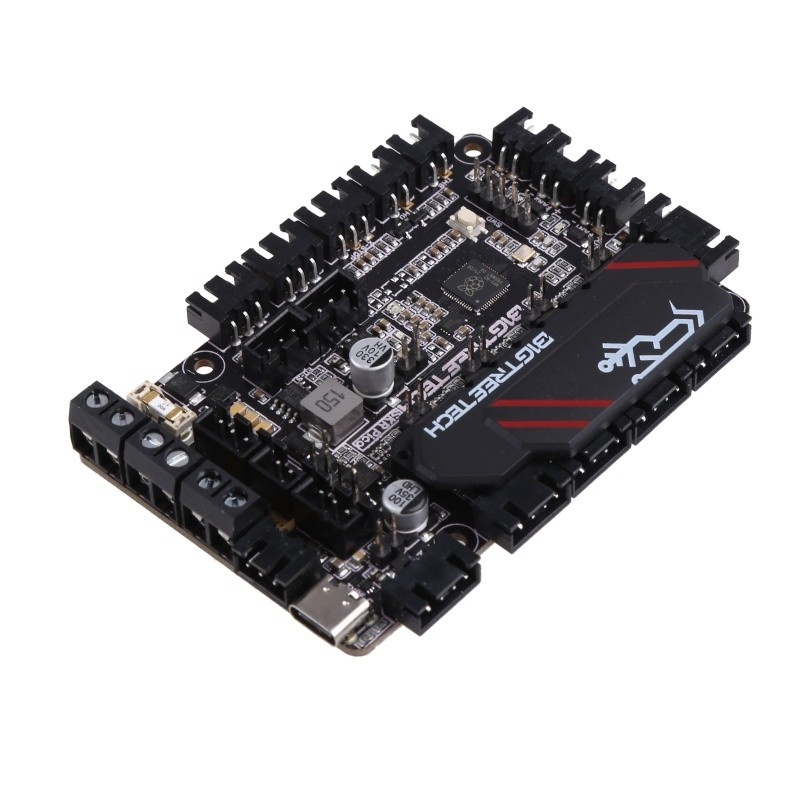

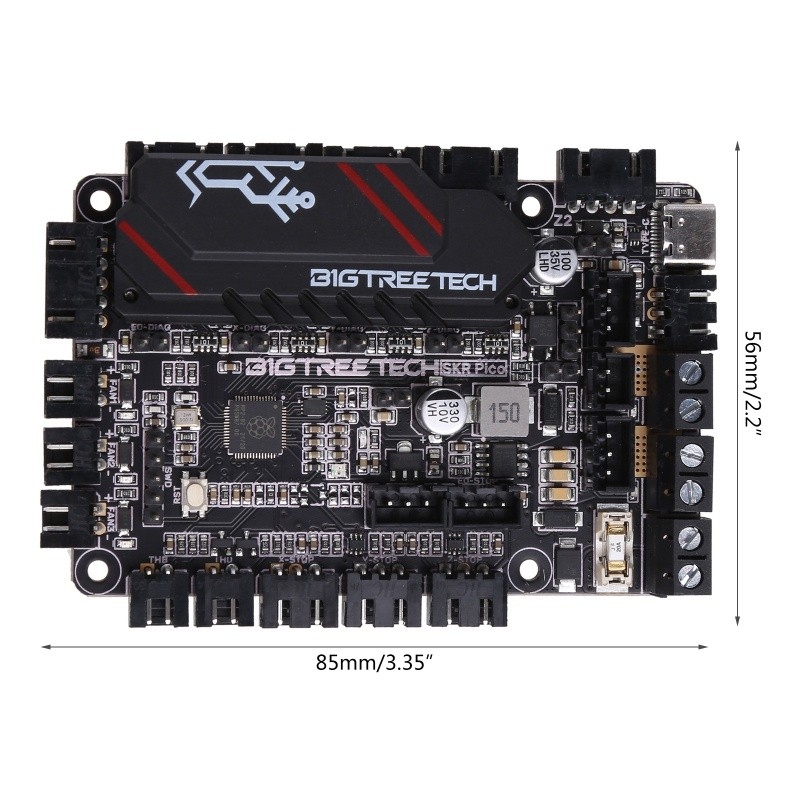

Bo mạch chủ máy in 3D SKR PICO V1.0 Voron 0 cho Bảng điều khiển mâm xôi Pi DIY Các tính năng: Thương hiệu mới và chất lượng 1) Sự xuất hiện của bo mạch chủ là đẹp; 2) Sử dụng mâm xôi Pi (mâm xôi Pi) Arm Cortex-M0 + điều khiển chính RP2040; 3) Sử dụng tản nhiệt thiết kế mới để tăng cường khả năng tản nhiệt và tính thẩm mỹ; 4) Tụ SMD (Mlcc) sử dụng tụ Murata; 5) Cầu chì sử dụng hình thức giá đỡ cầu chì + cầu chì, dễ dàng tháo rời; 6) Giao diện Type-C được sử dụng cho giao tiếp điều khiển chính. 7) Sử dụng khung bảng mâm xôi Pi, thiết kế kích thước tối ưu. Thông số kỹ thuật: Kích thước ngoại hình: khoảng 85x56mm / 3,35x2,2in Kích thước cài đặt: xem Btt SKR Pico V1.0-SIZE.pdf Lớp: 4 lớp Mcu: ARM Cortex-M0 + RP2040 Nguồn điện đầu vào: cho DC 12 / 24V Điện áp: 3.3V Trình điều khiển động cơ: Chế độ UART của TMC2209 tích hợp; Giao diện truyền động cơ: X, Y, Z1, Z2, E Giao diện cảm biến nhiệt độ: TH0, Thb, 2 chiều 100K NTC (điện trở nhiệt) Giao diện giao tiếp với Raspberry Pi: TYPE-C, cổng nối tiếp. Thứ hai, mô tả đèn báo bo mạch chính Sau khi bo mạch chủ được bật nguồn: Đèn đỏ của LED6 là đèn báo nguồn: đèn đỏ sáng cho biết nguồn điện bình thường; Đèn đỏ LED4 là đèn báo trạng thái HB của giường nóng: nó luôn sáng khi nó đang nóng và tắt khi nó không nóng; Đèn đỏ LED5 là đèn báo trạng thái HE của thanh sưởi: nó luôn sáng khi nó đang nóng và tắt khi nó không nóng; Đèn xanh và đỏ LED1 là đèn báo trạng thái FAN1 của quạt điều khiển số: bật khi bật, tắt khi tắt Dập tắt; Đèn đỏ của LED2 là đèn báo trạng thái của quạt CNC FAN2: đèn sáng khi bật và tắt khi tắt. Đèn đỏ của LED3 là đèn báo trạng thái của quạt CNC FAN2: nó sáng khi nó được bật và tắt khi nó được tắt. Đèn LED7 là đèn, có thể được đặt thành đèn bật hoặc tắt hoặc tô màu. Gói bao gồm: 1 PC x SKR PICO V1.0 Bo mạch chủ máy in 3D Lưu ý: Ánh sáng và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong hình hơi khác so với hàng thật. Sai số cho phép đo là 1-3 cm.
